铝的诞生：从铝土矿到建筑铝材的旅程

前文我们全面讲解了铝单板的造型工艺、表面处理、性能参数、应用场景、定价规则及防火安全等知识。很多人不禁好奇，我们日常所见的建筑铝单板，最初源自何处？

铝是地壳中含量最丰富的金属元素，占地壳总质量的8.3%，含量仅次于氧和硅。但自然界中不存在纯金属铝，它全部蕴藏在铝土矿中。一块普通的建筑铝单板，从原始矿石到成品板材，需要经历一套完整且精密的工业流程。本文将完整拆解铝的诞生全过程。

一、铝土矿：铝材生产的源头

铝土矿是工业制铝的唯一原料，全球储量充足，静态保障年限超100年，但分布极不均衡，主要集中在澳大利亚、几内亚等国家。我国铝土矿资源相对匮乏，需大量进口保障生产。

铝土矿分为一水硬铝石、一水软铝石、三水铝石三类，铝硅比是判定矿石品质的核心指标，即三氧化二铝与二氧化硅的比值，比值越高，矿石质量越优。

铝土矿多浅层埋藏，普遍采用露天开采模式。传统开采会造成植被破坏、水土流失、粉尘及噪声污染，如今现代矿山推行“边开采、边修复”模式，通过采空区回填、植被复种，大幅降低生态破坏，实现绿色开采。开采后的铝土矿无法直接制材，需经化工处理转化为氧化铝粉末。

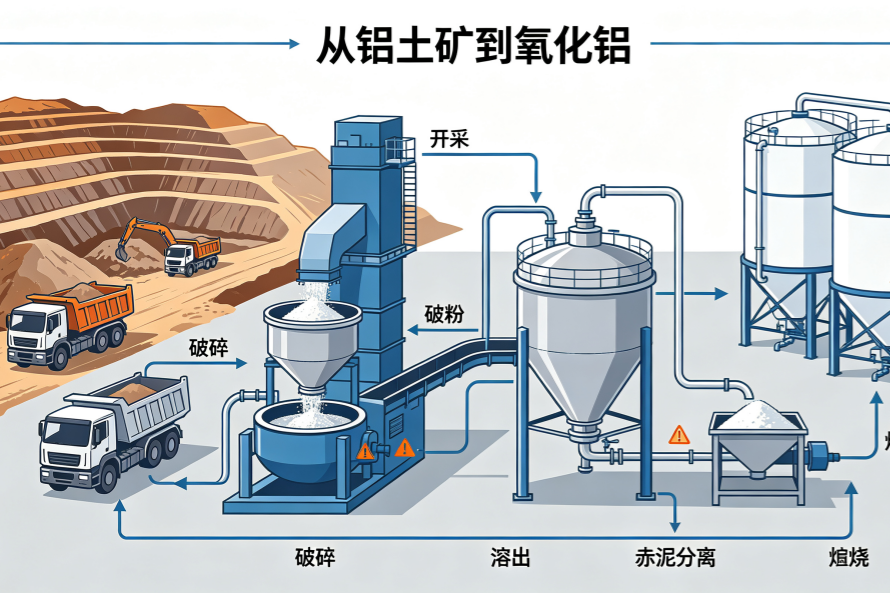

二、拜耳法：矿石提纯为氧化铝粉末

目前全球90%以上的氧化铝，均采用1887年奥地利化学家拜耳发明的拜耳法生产，该工艺沿用130余年，核心原理稳定成熟：利用氢氧化钠溶液在高温高压下溶出矿石中的氧化铝，再通过提纯、析出、煅烧，得到纯净氧化铝粉末。整套工艺分为五个核心步骤：

1. 破碎预处理：将铝土矿破碎、湿磨细化，增大矿石接触面积，为后续化学反应提供条件。

2. 高温高压溶出：矿粉与氢氧化钠溶液混合，送入高压反应釜，在140-280℃、3-5兆帕环境下反应，氧化铝转化为可溶性偏铝酸钠，硅、铁等杂质形成固体残渣。

3. 赤泥分离：通过沉降、过滤剔除碱性固体残渣（赤泥）。赤泥是氧化铝生产的主要固废，每生产1吨氧化铝会产生1-2吨赤泥，无害化处理与资源化利用，是铝工业核心环保难题。

4. 晶种分解：纯净偏铝酸钠溶液降温至60-80℃，加入氢氧化铝晶种，诱导溶液中的铝析出为氢氧化铝沉淀，分离后的母液可循环用于生产。

5. 高温煅烧：对氢氧化铝高温脱除结晶水，最终得到高纯度白色氧化铝粉末，这是电解制铝的唯一原料。

三、霍尔-埃鲁法：电解提炼金属原铝

氧化铝中的铝与氧结合稳定，无法通过简单分解提纯，必须依靠电解工艺还原金属铝。目前工业唯一制铝工艺为1886年诞生的霍尔-埃鲁法，沿用至今核心原理未变。

很多人疑惑为何不能水溶电解制铝？核心原因是铝离子还原性弱于氢离子，水溶液通电后只会析出氢气，无法得到金属铝，因此电解制铝必须在无水环境中进行。

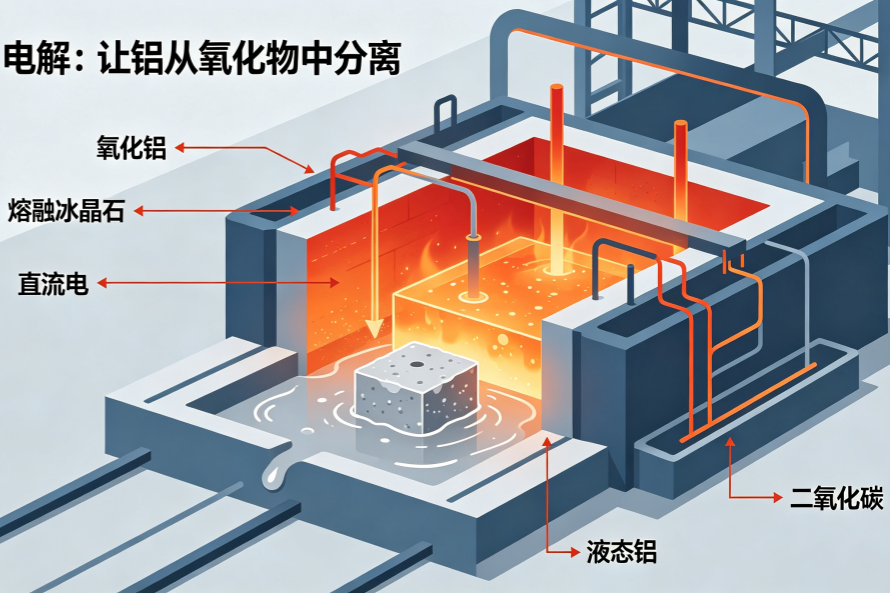

该工艺以冰晶石为高温溶剂，将氧化铝融入950-970℃的熔融冰晶石中，通入直流电电解。阴极处铝离子还原为液态铝，沉降至电解槽底部；阳极处氧离子与碳电极反应，生成二氧化碳逸出，最终得到纯度99.5%-99.85%的液态原铝，浇筑后形成铝锭。

电解铝是高耗能工艺，生产1吨电解铝需耗电约13500度，对应消耗4吨标准煤，能耗占铝全产业链70%以上。我国电解铝行业碳排放量居全国工业前三，仅次于钢铁、水泥。也正因高能耗、高碳排放，铝的回收价值极高：再生铝生产能耗仅为原铝的5%，减排效果显著。

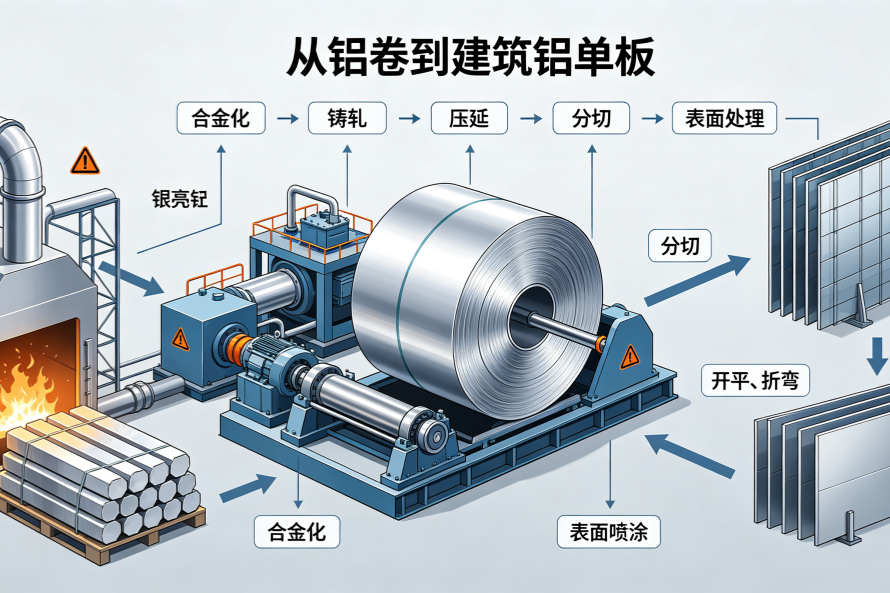

四、从铝锭到铝卷：成型建筑铝材基材

纯铝质地过软，无法满足建筑外墙的强度、韧性需求，铝锭需经过深加工，才能成为铝单板原材料：

1. 合金化重熔：重熔原铝，添加锰、镁等合金元素，调配出3003、5005等适配建筑场景的铝合金，优化板材强度、耐腐蚀性。

2. 铸轧压延：将铝合金熔体铸造成坯料，经多道轧机反复压延，加工成大幅宽铝卷，宽度可达1.2-2米以上。

3. 分切配送：根据加工需求分切铝卷，输送至铝单板加工厂，完成铝材前端基材制备。后续再经开平、裁切、折弯、加固、表面喷涂等工序，最终成型为成品铝单板。

五、完整产业链与绿色循环价值

铝的全产业链路径清晰：铝土矿开采→拜耳法制备氧化铝→霍尔-埃鲁法电解原铝→铝材轧制加工→建筑、交通等终端应用。我国是全球铝产业核心产区，氧化铝、电解铝产量均占全球半数以上。

相较于其他金属，铝拥有独特的绿色属性，可无限次回收重熔，且性能几乎无损耗。废旧建筑铝单板回收再加工，能耗和碳排放大幅降低，是典型的低碳循环建材，这也是铝单板长期风靡建筑领域的核心优势之一。

六、总结

每一块建筑铝单板，都始于亿万年前形成的铝土矿，历经开采研磨、化工提纯、高温电解、合金加工等多道工序，跨越采矿、化工、冶金、建材加工多个领域，凝聚着工业技术与人力智慧，最终成为现代建筑的核心装饰材料。读懂铝的诞生旅程，才能真正理解这款建材的性能、成本与环保价值。
